當前位置：首頁>>產品展示>>卷揚啟閉機
市場價格：0.00
優惠：0.00
規格： 2x10T 2X16T 2X40T
品牌：新河縣龍港水工機械廠
產品備注：

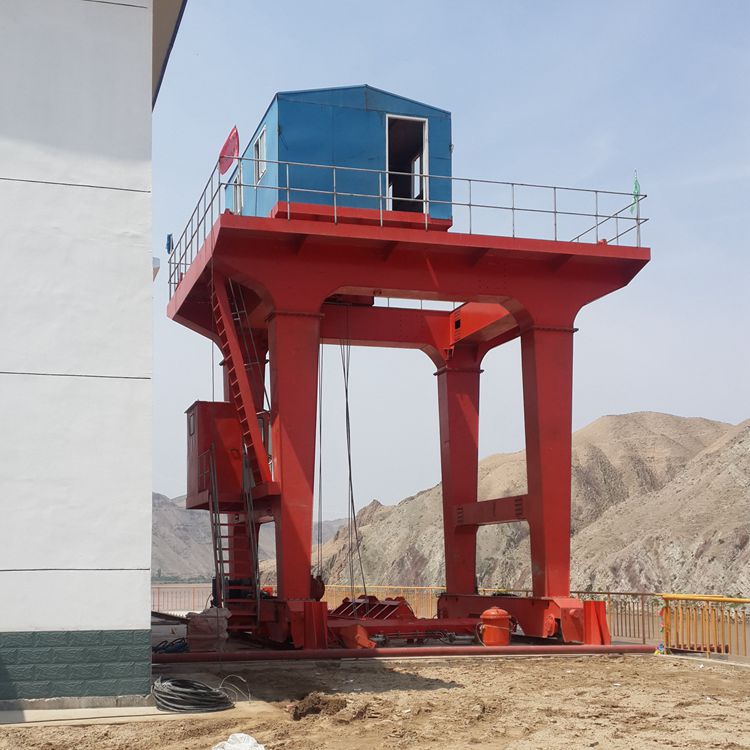

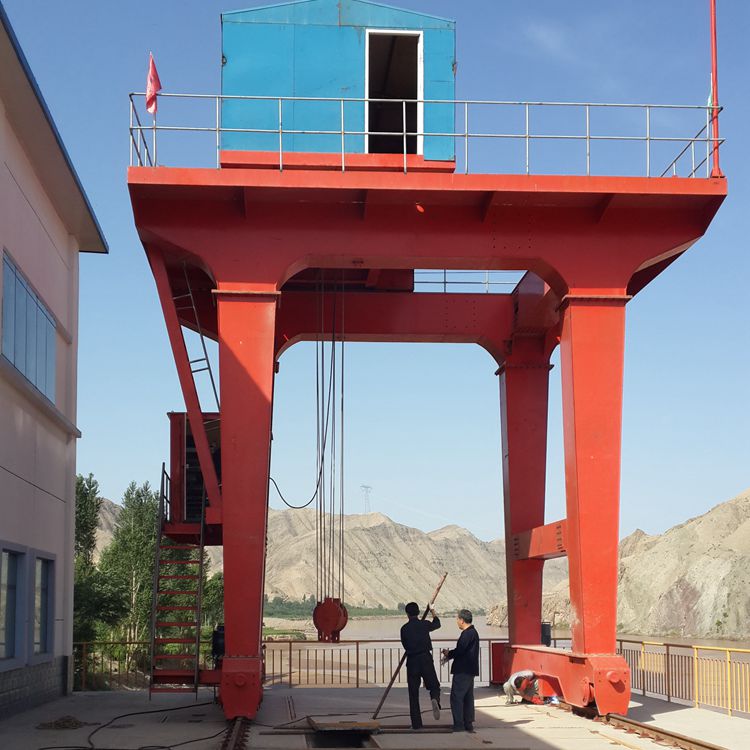

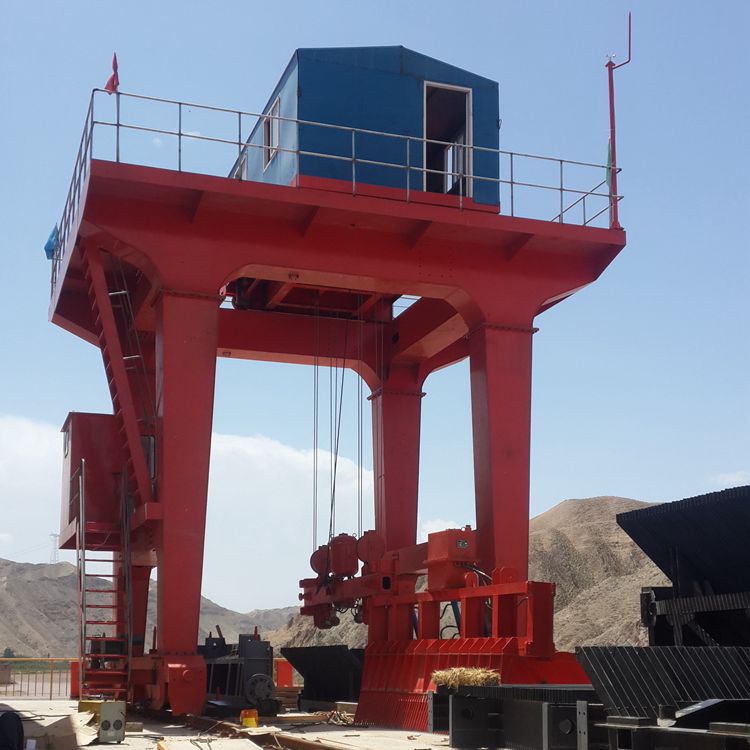

雙向門機主要由小車、大車運行機構、門架、電纜卷筒、夾軌器、司機室、大車軌道、電氣設備、1套液壓自動抓梁、1套液壓自動抓斗等組成（見下圖）。
1、小車主要由起升機構、小車運行機構、小車架、機房、等組成。移動方向與門機大車運行方向垂直。
門機起升機構為雙吊點，采用一套傳動機構進行驅動，傳動機構包括卷筒裝置、減速器、電動機、制動器、聯軸器和動、定滑輪組等。
主起升機構的卷筒與開式大齒輪通過螺栓連接，開式小齒輪固定于減速器低速軸上。鋼絲繩在卷筒上采用2層纏繞。減速器為ZSY系列減速器，在減速器高速軸上，設有一套制動器。主起升機構的傳動路線是：YZ160L-8電動機→ZSY180-50-Ⅰ減速器→開式齒輪→卷筒裝置→滑輪組→液壓抓梁→閘門（升、降）。
起升機構安裝有限位開關、高度指示器和荷載限制器，其中高度指示器預置起吊、關閉閘門過程中所需控制的各個位置，限位開關控制起升機構的上、下極限位置，起輔助保護作用。荷載限制器具有超載和欠載保護功能，以防止起升機構超負荷運行。當起升荷載達到110%額定荷載時，荷載限制器發出報警信號。
卷筒采用焊接結構，兩端通過卷筒軸支承在軸承支座上。
動滑輪組采用全封閉護罩。
